光之洋紅外輻射器應用于鍍銀制鏡線(xiàn)
鍍銀制鏡的工藝過(guò)程一般包括： 玻璃清洗---鍍金屬膜（銀、氧化銅）---上底漆---上面漆。鏡子成品要達到成像純正、反射率高和色澤還原度好，制鏡過(guò)程中的各烘干段至關(guān)重要。
目前，紅外加熱技術(shù)已經(jīng)在鍍銀制鏡線(xiàn)的烘干區域得到廣泛應用，其中一般包括：金屬涂層烘干模塊，底漆烘干模塊和面漆烘干模塊。
和國內其它紅外加熱管相比，光之洋紅外輻射器在以下方面更為出色：
- 加熱效率得到大幅提高，節約成本
- 大幅縮短生產(chǎn)線(xiàn)長(cháng)度, 節省空間
- 壽命長(cháng)，基本無(wú)需維修
- 可以得到更好的表面處理質(zhì)量，漆層更均勻

銀鏡線(xiàn)案例：
生產(chǎn)線(xiàn)速： 6米/分鐘
紅外輻射器規格：長(cháng)度為1500 mm
功率：3 - 4 KW
烘干分為三個(gè)步驟：

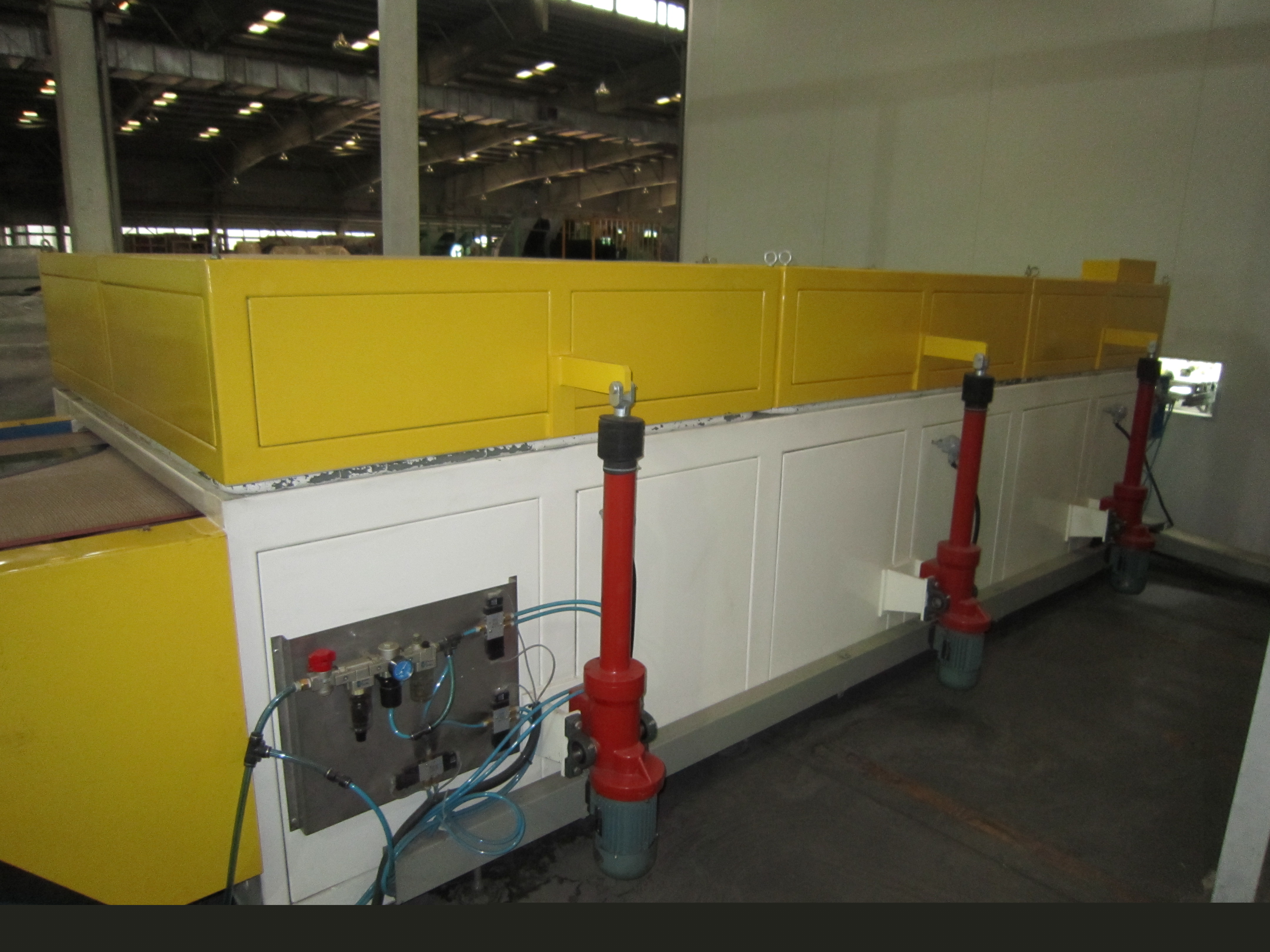

● 金屬涂層烘干段: 長(cháng)4米，12支紅外輻射器，加熱方向為由下往上，采用可升降式加熱罩保護。
● 底漆烘干段：長(cháng)8米，20支紅外輻射器，溫度100度左右，預熱1分鐘，實(shí)際加熱1分鐘，共計2分鐘。
● 面漆烘干段：長(cháng)17米，58支紅外輻射器，溫度150度左右；預熱2分鐘，實(shí)際加熱2.5分鐘，共4.5分鐘。
